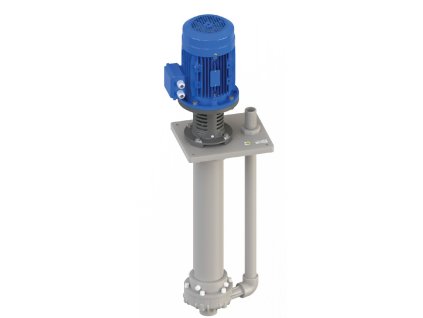

Vertikální ponorná čerpadla TYPHOON Fluimac
Vertikální odstředivá čerpadla TYPHOON jsou vysoce výkonná čerpadla pro pevné instalace s čerpadlem ponořeným přímo v nádrži.
Tato čerpadla se používají k rychlému vyprázdnění kapaliny s průtokem od 6 do 40 m3/h. Speciální polootevřená konstrukce oběžného kola umožňuje nepřetržité čerpání i špinavých kapalin se zdánlivou viskozitou až 500 cps. a malé nerozpuštěné látky.
TYPHOON jsou čerpadla poháněná elektromotorem, která prostřednictvím pružné spojky přenášející rotaci na hřídel a oběžné kolo díky odstředivému účinku vytváří sání na centrálním potrubí a výtlak na obvodové trubce.
Nejprodávanější
Značky

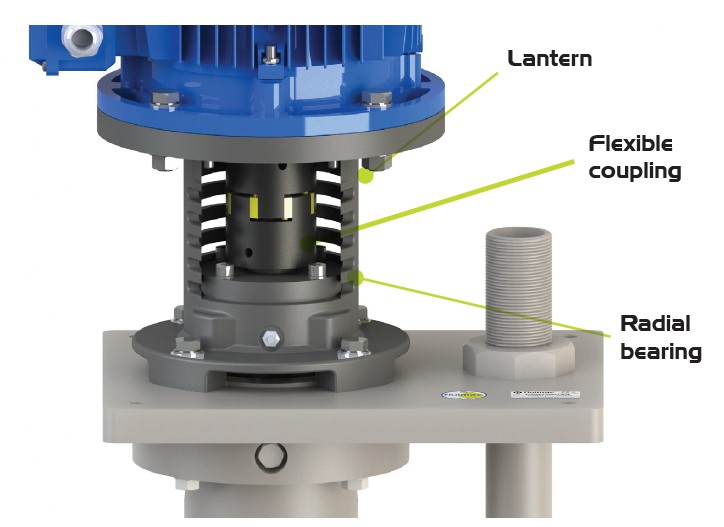

Spojka FLUIMAC je flexibilní a homokinetická spojka, která zajišťuje nejlepší výkon v ve vztahu k fyzickému prostoru obsazenému ve své třídě. Má velmi kompaktní design a umožňuje bezpečné přenos výkonu absorbováním špičkových zatížení a torzních vibrací. Navíc elastický design polyuretanového ozubeného věnce kompenzuje úhlové a radiální nesouososti a také absorbuje malá změna délky hřídele.
HLAVNÍ VLASTNOSTI
- Kompaktní design
- Bezpečný přenos síly absorbuje špičková zatížení a torzní vibrace.
- Kompenzuje axiální nesouosost
- Odolný elastický ozubený kroužek k chemickým činidlům

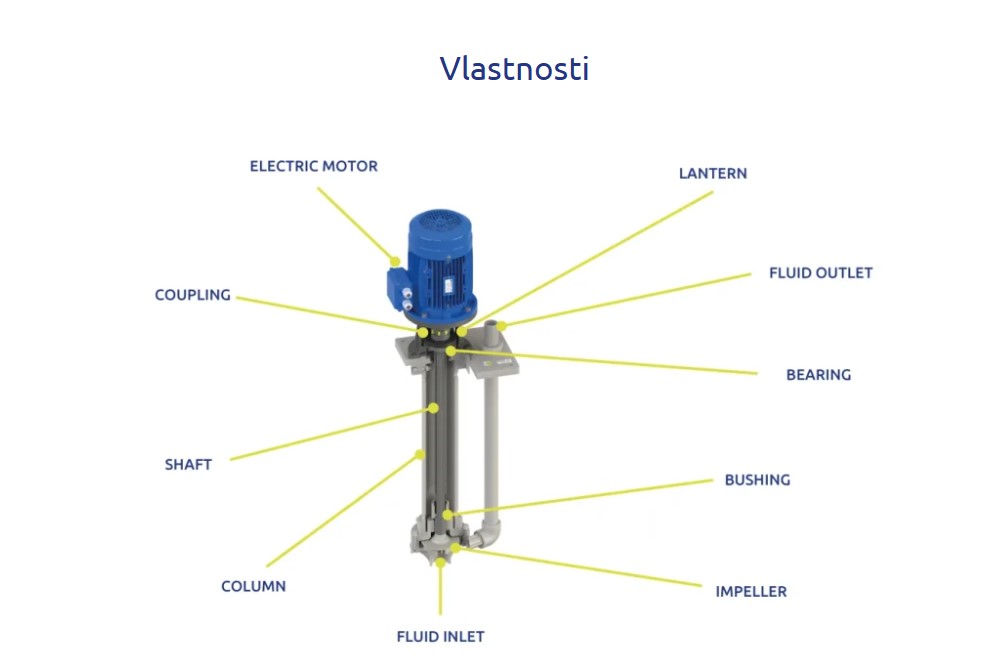

Vertikální odstředivá čerpadla TYPHOON jsou vysoce účinná čerpadla pro pevnou instalaci s čerpadlem ponořeným přímo do akumulační nádrže.

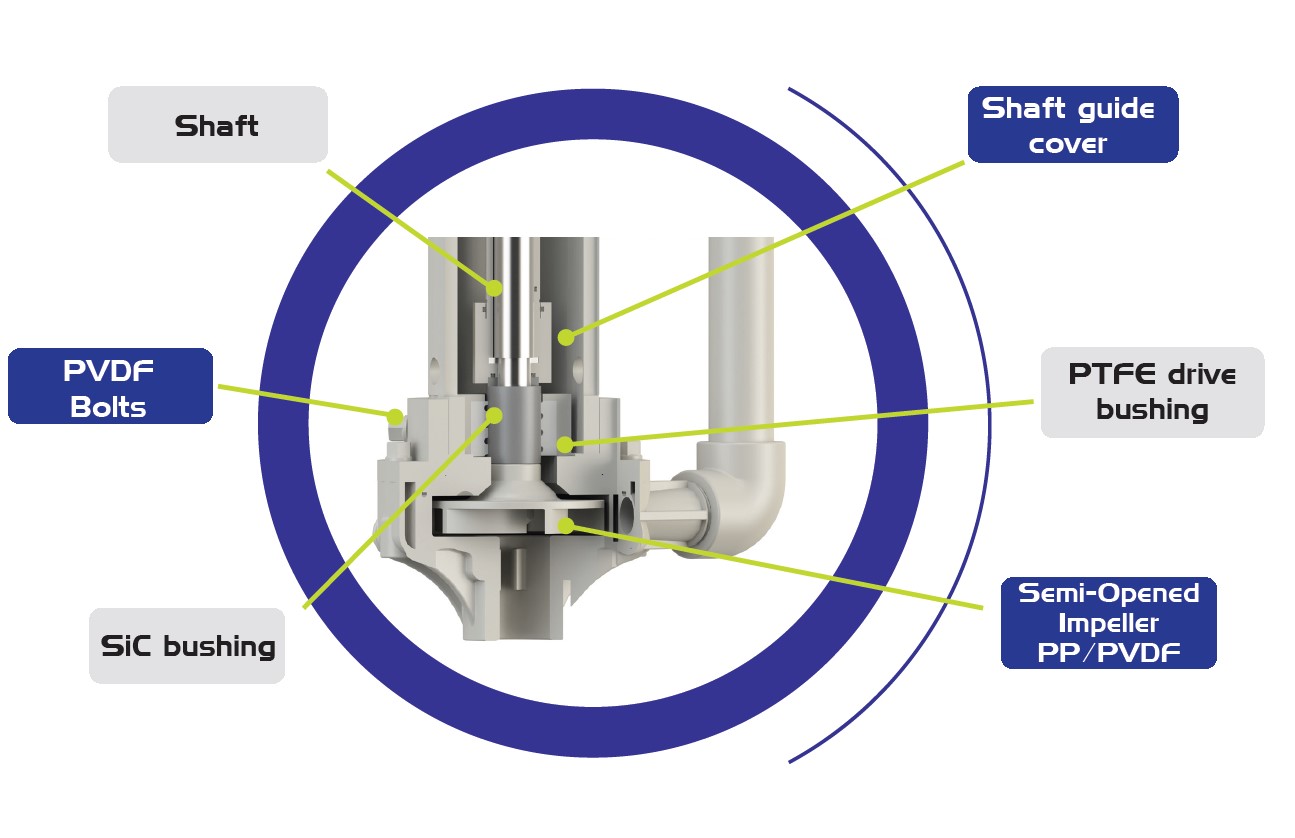

Tato čerpadla se používají pro rychlé vypouštění kapaliny s průtoky v rozmezí od 6 do 40 m3/hod. Speciální konstrukce polootevřeného oběžného kola umožňuje nepřetržité čerpání i se znečištěnými kapalinami se zdánlivou viskozitou až 500 cps a s malými pevnými částmi v suspenzi.
TYPHOON jsou elektrická převodová čerpadla , která pomocí pružné spojky přenášejí rotaci na hřídel a oběžné kolo se díky odstředivému efektu vtahuje centrálním potrubím a uvolňuje obvodovou trubkou.
PRINCIP FUNKCE ODŘEDIVÉHO ČERPADLA
Odstředivé čerpadlo je typ hydraulického čerpadla (nebo lopatkového stroje), které zpracovává pracovní tekutinu v konstantním objemu v průběhu času prostřednictvím vždy otevřených kanálů, obvykle se stacionárním průtokem (proto nejsou potřeba žádné vnitřní ventily).
Když se oběžné kolo (rotující část) uvede do pohybu, uděluje rotaci kapalině (kinetická energie) a vytváří sání v sacím potrubí. Toto sání spolu se silou atmosférického tlaku nasává kapalinu do odstředivého čerpadla.
Uvnitř čerpadla tekutina sleduje dráhu od středu oběžného kola k jeho obvodu, poháněnou odstředivými silami. Prochází kanály se zvětšujícími se průřezy tvořenými zakřivenými lopatkami. Při tomto průchodu se část kinetické energie přemění na tlakovou energii.
Při výstupu z oběžného kola kapalina vstupuje do spirály, která má také zvětšující se průřez. Zde se zbývající kinetická energie přemění na tlakovou energii, čímž se zvýší dopravní výška čerpadla (neboli tlaková schopnost). Čím více tlakové energie se přenese do kapaliny, tím vyšší je dopravní výška čerpadla a tím dále může být pracovní kapalina poslána.
Provozní rozsah odstředivého čerpadla je přísně omezen na jeho charakteristickou křivku. Tato křivka definuje vztah mezi dopravní výškou, průtokem a spotřebou energie za různých provozních podmínek.
CHARAKTERISTIKA ODŘEDIVÉHO ČERPADLA
Každé odstředivé čerpadlo má svou vlastní charakteristickou křivku, která je grafickým znázorněním výkonu čerpadla.
- Na ose x (horizontální ose) je průtok Q , obvykle v m3/h. Udává množství tekutiny, které projde každou částí odstředivého čerpadla za definovanou dobu. Toto množství závisí na rozměrových charakteristikách čerpadla, rychlosti motoru (tj. rychlosti otáčení oběžného kola) a charakteristice kapaliny (hustota a viskozita v závislosti na teplotě). Průtok ovlivňuje všechny výkony odstředivého čerpadla a je prvním technickým parametrem, který je třeba vzít v úvahu.
- Na ose y (svislá osa) je hlava H , obvykle v metrech. Vypočítává se z tlakového rozdílu mezi výstupem a vstupem odstředivého čerpadla a představuje, jak daleko může být kapalina tlačena, pokud na své dráze narazí na odpor, jako je výška, křivky nebo ventily.
Pojďme definovat:
-
ΔZ jako výškový rozdíl mezi dolní nádrží A a horní nádrží B;
PA a PB jako tlaky působící na volný povrch horní nádrže A a horní nádrže B;
γ jako měrná hmotnost kapaliny (= hustota kapaliny*gravitační zrychlení g);
ΣY jako součet distribuovaných a lokalizovaných ztrát uvnitř systému.
V ideálních podmínkách , s dokonale hladkým potrubím, bez křivek, ventilů nebo filtrů, tedy 𝛴𝑌 = 0 a s 𝑃𝐴 = 𝑃𝐵 = okolní tlak, bychom měli 𝐻 = ΔZ, takže odstředivé čerpadlo předá veškerou svou energii k překonání pouze výšky.
Ve skutečnosti musí čerpadlo překonat více než jen výškový rozdíl, protože ideálních podmínek nelze nikdy dosáhnout. Proto je třeba dosáhnout hlavy
H = AZ+(P B – P A )γ+ Σ Y
Jakmile jsou stanoveny rozměry odstředivého čerpadla (oběžné kolo a spirála) a rychlost otáčení oběžného kola (daná otáčkami motoru), je charakteristická křivka jedinečná a typická pro každé čerpadlo.
Při znalosti specifické hmotnosti kapaliny γ je také možné vypočítat teoretický výkon 𝑾 ve wattech, potřebný k jejímu pohybu:
𝑊 = 𝛾 ⋅ 𝑄 ⋅ 𝐻
Skutečný výkon 𝑾𝒂 pohlcený motorem je o něco větší, protože je nutné počítat s tím, že vždy budou docházet ke ztrátám v důsledku tření a dynamiky kapalin uvnitř samotného čerpadla, které jsou zohledněny v účinnosti η . Výkonová křivka, vždy jako funkce průtoku Q, se vztahuje k následujícímu vzorci
𝑊𝑎 = 𝑊/𝜂
Je intuitivní pochopit, že se zvyšujícím se průtokem se zvýší i požadovaný výkon, jak ukazuje graf níže.
VÝBĚR ODSTŘEDIVÉHO ČERPADLA
Odstředivé čerpadlo je vhodné pro aplikace, kde je požadováno rychlé a nepřetržité dopravování kapaliny. Před výběrem je však nezbytné vyhodnotit všechny provozní podmínky:
- Zpracovaná kapalina : Odstředivé čerpadlo je vysoce výkonný, ale jemný stroj. Pracovní kapalina by proto měla mít nízkou až střední viskozitu a specifickou hmotnost do 1,9 kg/l. Vyšší hodnoty by nadměrně zatěžovaly mechanické části a oběžné kolo a provoz motoru by byl ohrožen v důsledku absorpcí mimo rozsah. I přes otevřené oběžné kolo, které umožňuje průchod špinavých kapalin, není vhodné nasávat kapaliny s dlouhými pevnými částicemi a průměrem větším než jeden milimetr. Použití odstředivého čerpadla pro příliš korozivní nebo velmi znečištěné kapaliny riskuje poškození oběžného kola nebo mechanických ucpávek.
- Teplota : Odstředivá čerpadla Fluimac lze používat v rozsahu mezi -5 °C a +65 °C, pokud jsou vyrobena z polypropylenu, jinak mezi -20 °C a +95 °C, pokud je odstředivé čerpadlo vyrobeno z PVDF. Je důležité, aby kapalina vždy zůstávala v kapalném stavu.
- Pracovní podmínky : Každé odstředivé čerpadlo je spojeno se specifickou charakteristickou křivkou, která ukazuje dopravní výšku [m], které může stroj dosáhnout při určitém průtoku [m3/h]. Znalost podmínek vašeho systému před výběrem odstředivého čerpadla zabrání riziku nedostatečného výkonu a poškození systému a stroje.
- Konfigurace : Fluimac nabízí horizontální i vertikální odstředivá čerpadla. První jsou umístěny vně extrakční nádrže, pod volnou hladinou tekutiny, s osou rovnoběžnou se zemí; posledně jmenované jsou částečně ponořeny v kapalině a umístěny svislou osou vzhledem k zemi.
- Napájení motoru : Odstředivá čerpadla Fluimac jsou navržena především pro provoz s elektromotorem, ale jsou možné konfigurace s pneumatickými motory. Systém musí být vhodný a dimenzovaný pro zajištění nepřetržitého napájení.
