Tlakový spínač programovatelný G 1/4 I AP014

Kód: AP014

11 597 Kč / ks 14 032 Kč včetně DPH 11 597 Kč / 1 ks

Můžeme doručit do: 28.11.2024

Kovová tenkovrstvá buňka
Funkce programovatelná
IO-Link zařízení

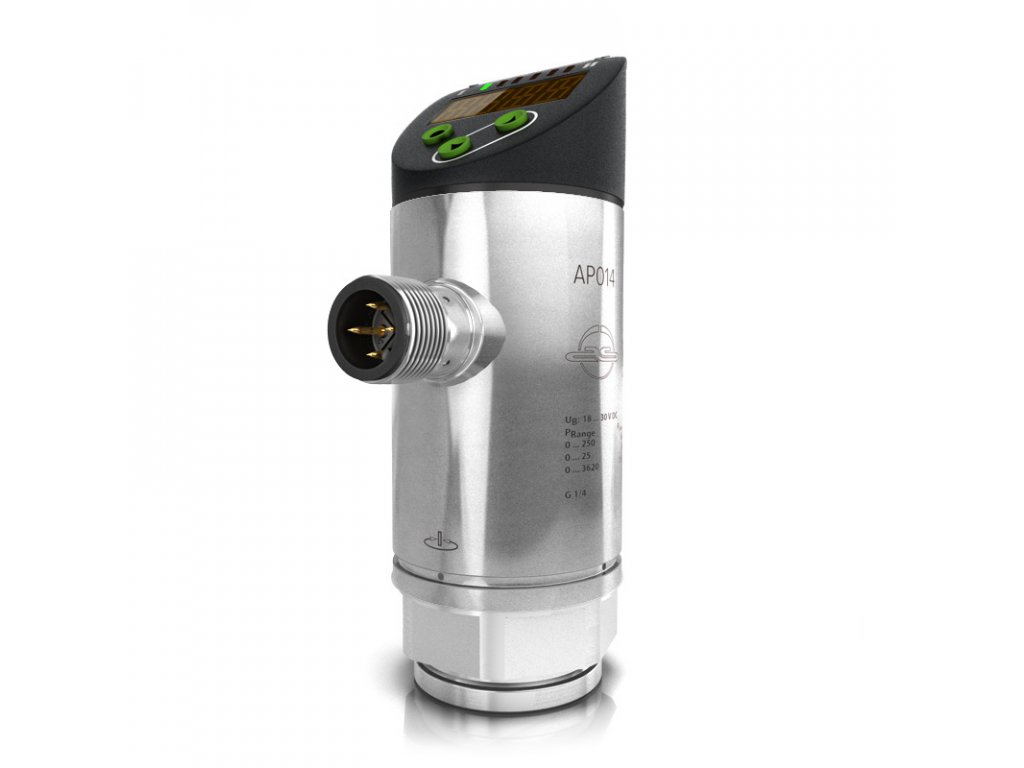

Elektronický tlakový spínač AP014 má kovový tenkovrstvý článek a procesní připojení G 1/4 I. Zařízení má 2 výstupy (programovatelné NO / NC), jejichž funkce je programovatelná. AP014 má měřící rozsah 0 ... 250 bar / 0 ... 3625 psi / 0 ... 25 MPa a 4-místný alfanumerický displej, stejně jako změnu zobrazení červené a zelené barvy. Přístroj má také zařízení IO-Link

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

Technická data AP014

Obecné informace

Použití Kapalné a plynné média

Typ tlaku Relativní tlak

Rozsah měření tlaku min.0 barů

Rozsah měření tlaku Maximálně 250 barů

Spínací frekvence 170 Hz

Tlak při roztržení 1100 barů

Pevnost v tlaku 500 barů

Procesní připojení G 1/4 vnitřní závit

Výstupy / vstupy

Spínaný výstup 2 x normálně otevřený / normálně zavřený programovatelný

IO-Link Ano

Elektrické údaje

Ochrana proti zkratu Ano

Provozní napětí 18 ... 30 V DC

Ochrana proti přepólování Ano

Přetížení Ano

Napětí stejnosměrné

Elektrický design PNP/NPN
Programovatelný

Proudová zatížitelnost max.150 mA

Pokles napětí max.2,5 V

Třída ochrany III

Spotřeba proudu max.35 mA

Mechanické údaje

Materiály, které jsou v kontaktu s médiem V4A (1.4542)

Utahovací moment spojovací matice25 ... 35 Nm

Spínací cykly Minimálně 100 milionů

Materiál pouzdra V4A (1.4404)
PC
PBT + PC-GF 30
PBT-GF 20
V4A (1.4542)

Připojte pozlacené kontakty M12 s 4 kolíkovými kontakty

přesnost

Hystereze<± 0,25%

Rozlišení 1 bar

Doba zpoždění pohotovosti 0,3 s

Reprodukovatelnost<± 0,1%

Přesnost spínacího bodu<± 0,5%

Odchylka linearity<± 0,25% (BFSL)

Zpoždění nastavitelné 0 ... 50 s

podmínky prostředí

Okolní teplota min.-25°C

Teplota okolí max.80°C

Teplota média-25 ... 80°C

Stupeň krytí IP65/IP67

Další informace

MTTF201

Indikátor funkce žlutá/zelená
3 x LED
2 x LED
programovací tlačítka

Příslušenství zahrnuty Bez příslušenství

Testování EMC DIN EN 61000-6-2
DIN EN 61000-6-3

Zkouška odolnosti proti nárazu DIN EN 60068-2-27

Zkouška odolnosti proti vibracím DIN EN 60068-2-6

Směrnice o tlakových zařízeních Dobrá inženýrská praxe

Schválení CE
cULus

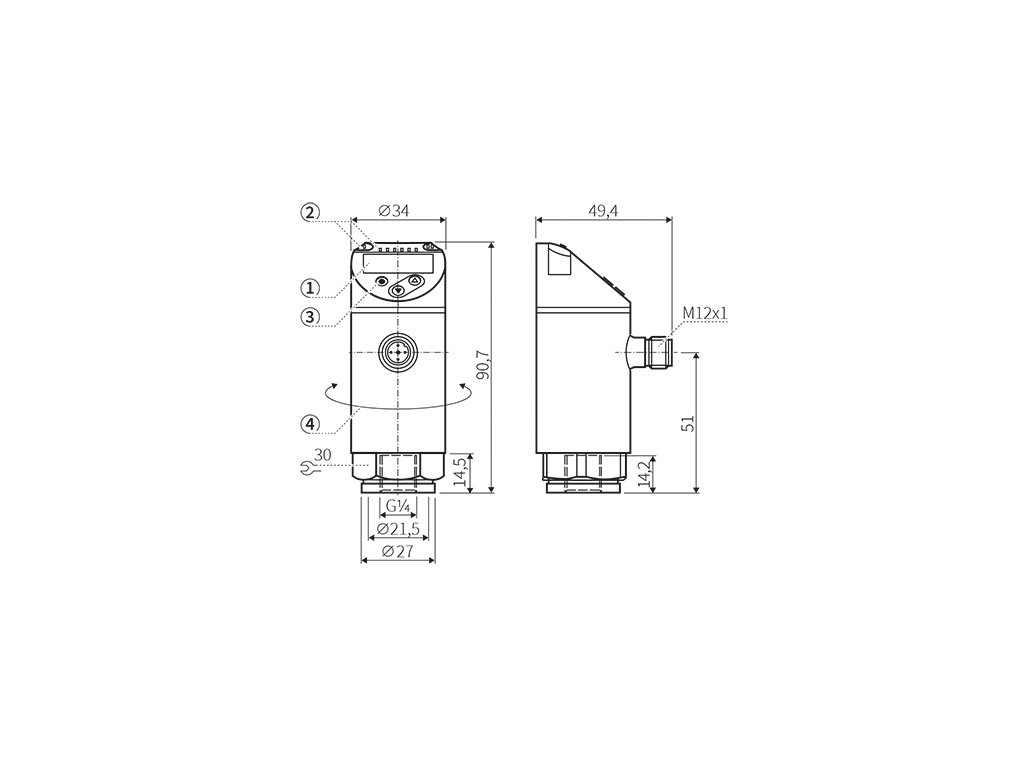

Výkres Legenda1: 4-poziční alfanumerický displej / indikátor změny (červená a zelená)
2: LED-diody (signalizační jednotka / spínací stav),
3: Programovací tlačítko
4: horní část pouzdra 345 ° otočení

Připojení a přiřazení pinů
