Tlakový spínač programovatelný G1/4I AP010

Kód: AP010

13 942 Kč / ks 16 870 Kč včetně DPH 13 942 Kč / 1 ks

Můžeme doručit do: 31.12.2024

Kovová tenkovrstvá buňka
Funkce programovatelná
IO-Link zařízení

Elektronický snímač tlaku AP010 je opatřen keramickou-kapacitní tlakové měřicí buňky a připojení procesní G1 / 4, podle DIN EN ISO 1179-2. Přístroj má 2 výstupy (OUT1 = spínací výstup, OUT2 = analogový výstup), jehož funkce je programovatelná. AP010 má měřící rozsah 0 ... 400 bar / 0 ... 5800 psi / 0 ... 40 MPa a displej 4-místný alfanumerický a indikátor změny v červené a zelené. Přístroj má také zařízení IO-Link.

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

Technické údaje AP010

Obecné informace

Použití Kapalné a plynné média

Typ tlaku Relativní tlak

Rozsah měření tlaku min.0 barů

Rozsah měření tlaku max.400 barů

Spínací kmitočet 500 Hz

Tlak při roztržení 1700 barů

Pevnost v tlaku 800 barů

Procesní připojení G 1/4 vnitřní závit

Výstupy / vstupy

Spínaný výstup 2 x normálně otevřený / normálně zavřený programovatelný

Analogový výstup 4 ... 20 mA/0 ... 10 V
Programovatelné
škálovatelné

IO-Link Ano

Elektrické údaje

Ochrana proti zkratu Ano

Provozní napětí 18 ... 30 V DC

Ochrana proti přepólování Ano

Přetížení Ano

Napětí stejnosměrné

Elektrický design PNP/NPN
Programovatelný

Proudová únosnost max.250 mA

Pokles napětí max.2 V

Třída ochrany III

Spotřeba proudu max.35 mA

Mechanické údaje

Materiály, které jsou v kontaktu s médiem V4A (1.4542)

Utahovací moment spojovací matice 25 ... 35 Nm

Materiál pouzdra V4A (1.4404)
PC
PBT + PC-GF 30
PBT-GF 20
V4A (1.4542)

Připojte pozlacené kontakty M12 s 4 kolíkovými kontakty

přesnost

Hystereze<± 0,1%

Rozlišení 0,5 bar

Doba zpoždění pohotovosti 0,3 s

Reprodukovatelnost<± 0,1%

Přesnost spínacího bodu<± 0,4%

Odchylka linearity<± 0,25% (BFSL)

Zpoždění nastavitelné 0 ... 50 s

podmínky prostředí

Okolní teplota min.-25°C

Teplota okolí max.80°C

Teplota média-25 ... 80°C

Stupeň krytí IP65/IP67

Další informace

MTTF129

Indikátor funkce žlutá/zelená
3 x LED
2 x LED
programovací tlačítka

Příslušenství zahrnuty Bez příslušenství

Testování EMC DIN EN 61000-6-2
DIN EN 61000-6-3

Zkouška odolnosti proti nárazu DIN EN 60068-2-27

Zkouška odolnosti proti vibracím DIN EN 60068-2-6

Směrnice o tlakových zařízeních Dobrá inženýrská praxe

Schválení CE
cULus

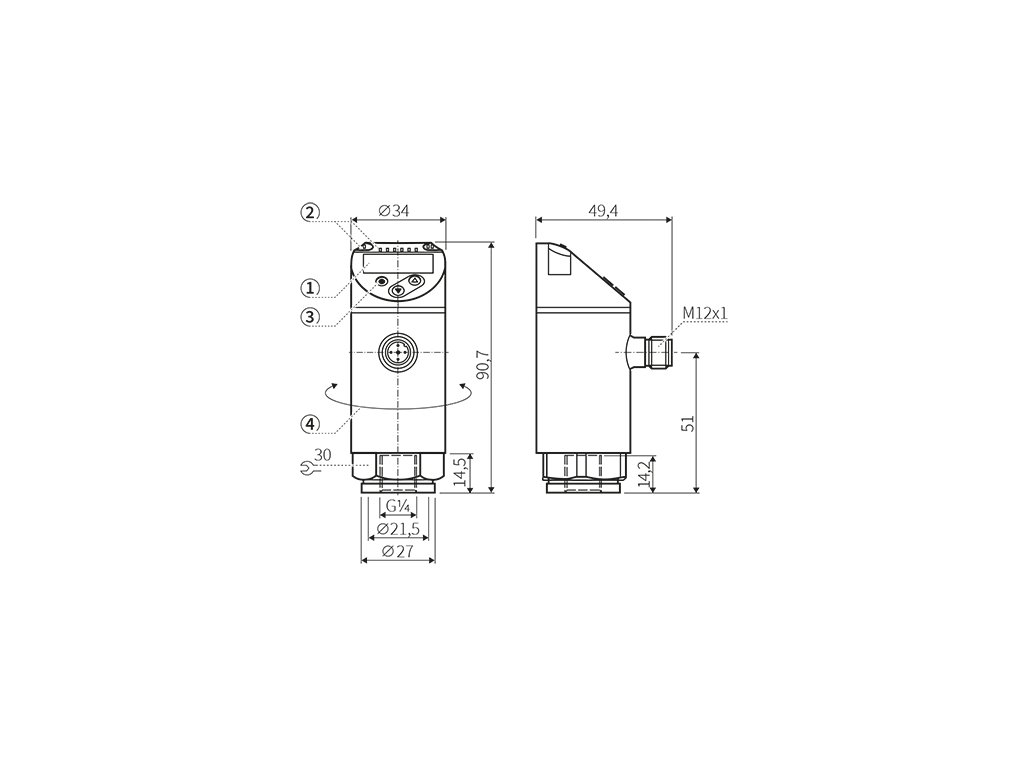

Rozměrový nákres Legenda 1: 4 místný alfanumerický displej / indikátor změny (červená a zelená)
2: LED diody (zobrazovací jednotka / spínací stav)
2: Programovací
tlačítka 4: otočný otočný kryt 345 °

Připojení a přiřazení pinů
