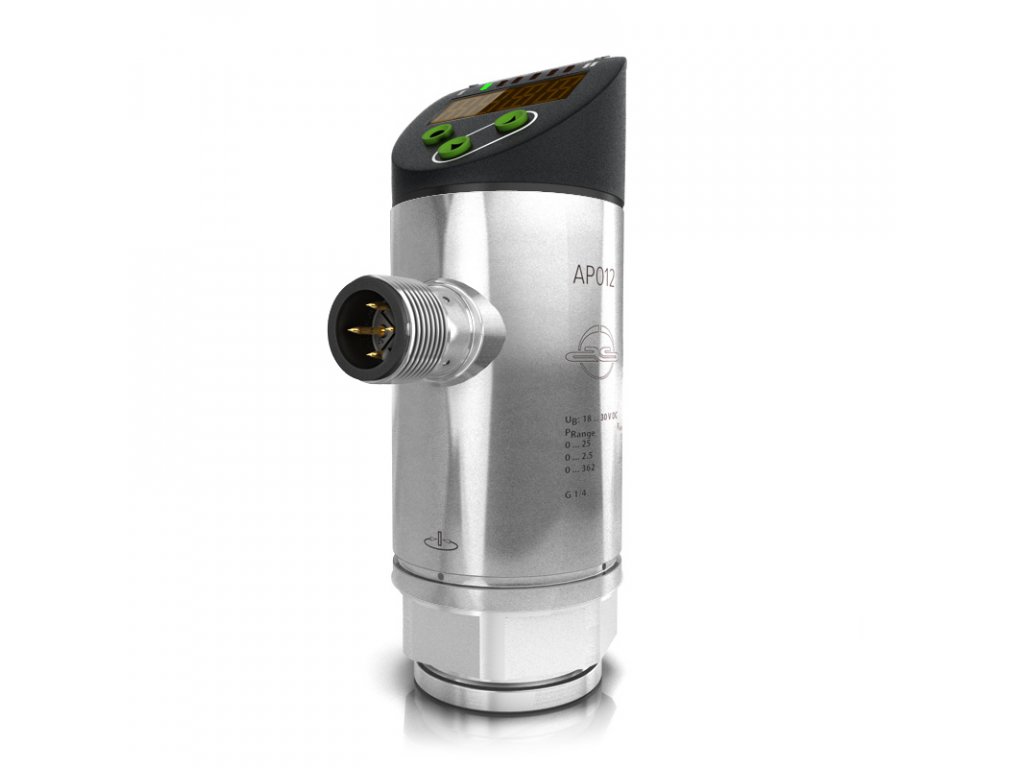

Tlakový spínač programovatelný G 1/4I AP012

Kód: AP012

11 597 Kč / ks 14 032 Kč včetně DPH 11 597 Kč / 1 ks

Můžeme doručit do: 31.12.2024

Keramická kapacitní tlaková buňka
Funkce programovatelná
5 let záruka
IO-Link zařízení
Rychlé doručení

Elektronický tlakový spínač AP012 má keramicko-kapacitní snímač tlaku a procesní připojení G 1/4 I. Zařízení má 2 výstupy (programovatelné NO / NC), jejichž funkce je programovatelná. AP012 má měřící rozsah: 0 ... 25 bar / 0 ... 363 psi / 0 ... 2,5 MPa a 4místný alfanumerický displej, jakož i změnu zobrazení v červené a zelené barvě. Přístroj má také zařízení IO-Link.

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

Technické údaje AP012

Obecné informace

Použití Kapalné a plynné média

Typ tlaku Relativní tlak

Rozsah měření tlaku min.0 barů

Rozsah měření tlaku Max.25 barů

Spínací frekvence 170 Hz

Prasklý tlak 300 barů

Pevnost v tlaku 150 barů

Procesní připojení G 1/4 vnitřní závit

Výstupy / vstupy

Spínaný výstup 2 x normálně otevřený / normálně zavřený programovatelný

IO-Link Ano

Elektrické údaje

Ochrana proti zkratu Ano

Provozní napětí 18 ... 30 V DC

Ochrana proti přepólování Ano

Přetížení Ano

Napětí stejnosměrné

Elektrický design PNP/NPN
Programovatelný

Proudová zatížitelnost max.150 mA

Pokles napětí max.2,5 V

Třída ochrany III

Spotřeba proudu max.35 mA

Mechanické údaje

Materiály v kontaktu s médiem V4A (1.4404) FKM
Al2O3 (keramika)

Utahovací moment spojovací matice 25 ... 35 Nm

Spínací cykly Minimálně 100 milionů

Materiál pouzdra V4A (1.4404) PC
PBT + PC-GF 30
PBT-GF 20

Připojte pozlacené kontakty M12 s 4 kolíkovými kontakty

přesnost

Hystereze<± 0,25%

Rozlišení 0,1 bar

Doba zpoždění pohotovosti 0,3 s

Reprodukovatelnost<± 0,1%

Přesnost spínacího bodu<± 0,5%

Odchylka linearity<± 0,25% (BFSL)

Zpoždění nastavitelné 0 ... 50 s

podmínky prostředí

Okolní teplota min.-25°C

Teplota okolí max.80°C

Teplota média-25 ... 80°C

Stupeň krytí IP65/IP67

Další informace

MTTF224

Indikátor funkce žlutá/ zelená
3 x LED
2 x LED
programovací tlačítka

Příslušenství zahrnuty Bez příslušenství

Testování EMC DIN EN 61000-6-2
DIN EN 61000-6-3

Zkouška odolnosti proti nárazu DIN EN 60068-2-27

Zkouška odolnosti proti vibracím DIN EN 60068-2-6

Směrnice o tlakových zařízeních Dobrá inženýrská praxe

Schválení CE
cULus

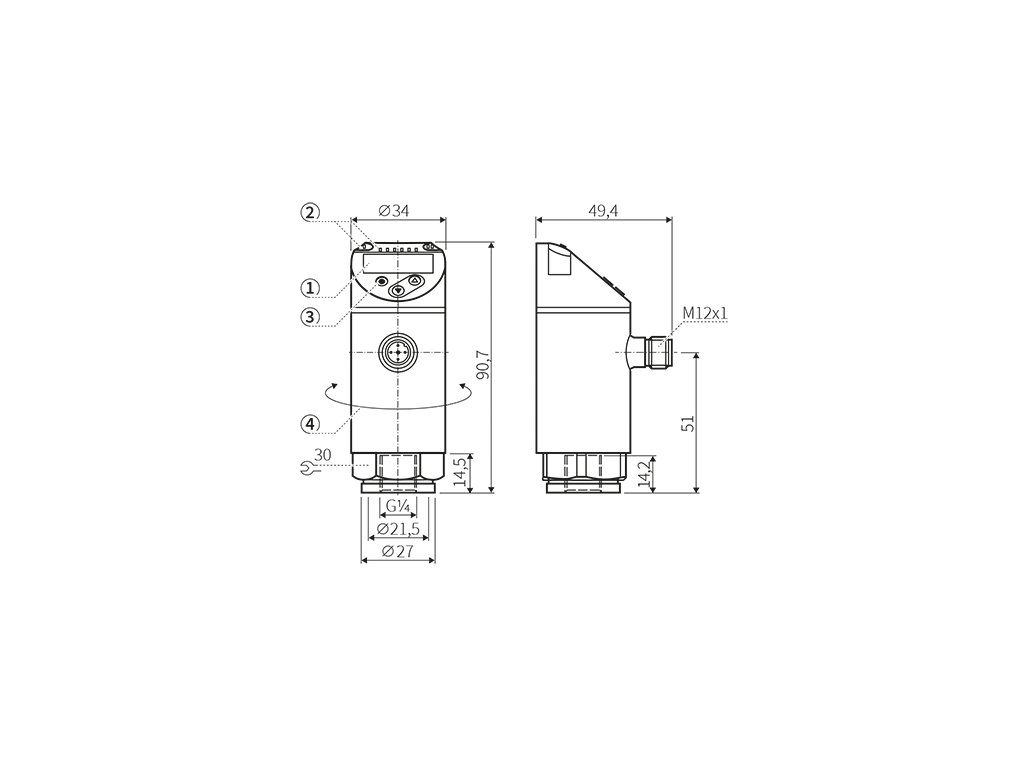

Výkres Legenda 1: 4-poziční alfanumerický displej / indikátor změny (červená a zelená)
2: LED-diody (signalizační jednotka / spínací stav),
3: Programovací tlačítko
4: horní část pouzdra 345 ° otočení

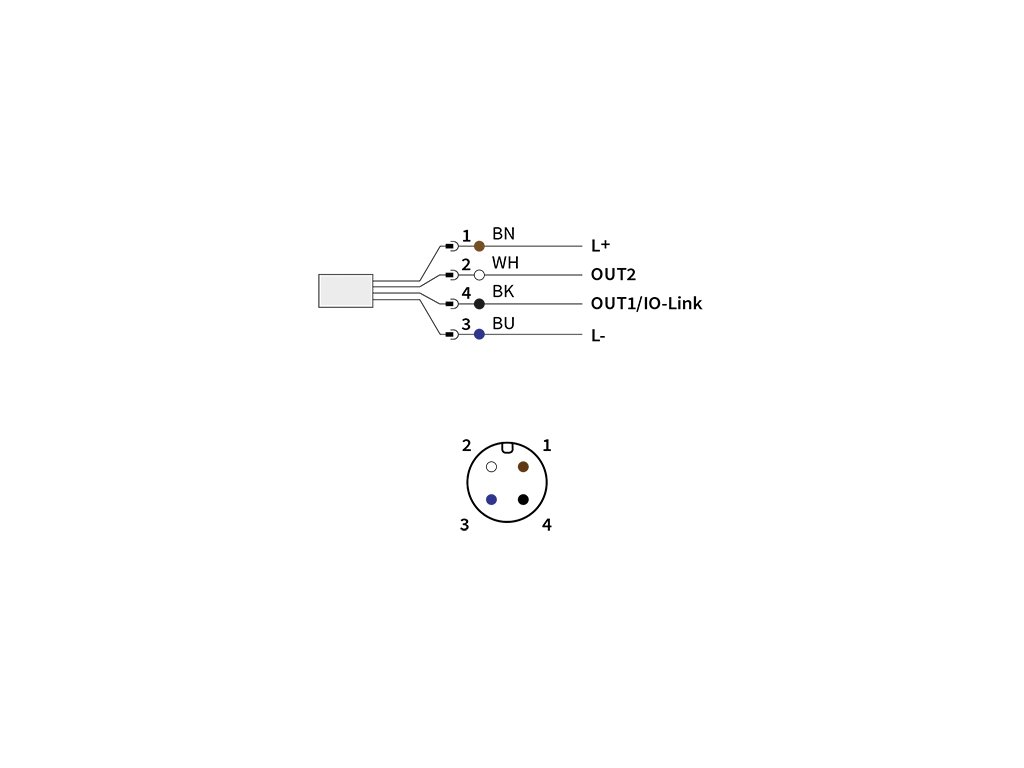

Připojení a přiřazení pinů
