Tlakový spínač programovatelný G 1/4I AP022

Kód: AP022

11 626 Kč / ks 14 067 Kč včetně DPH 11 626 Kč / 1 ks

Můžeme doručit do: 31.12.2024

Keramická kapacitní tlaková buňka
Funkce programovatelná
IO-Link zařízení

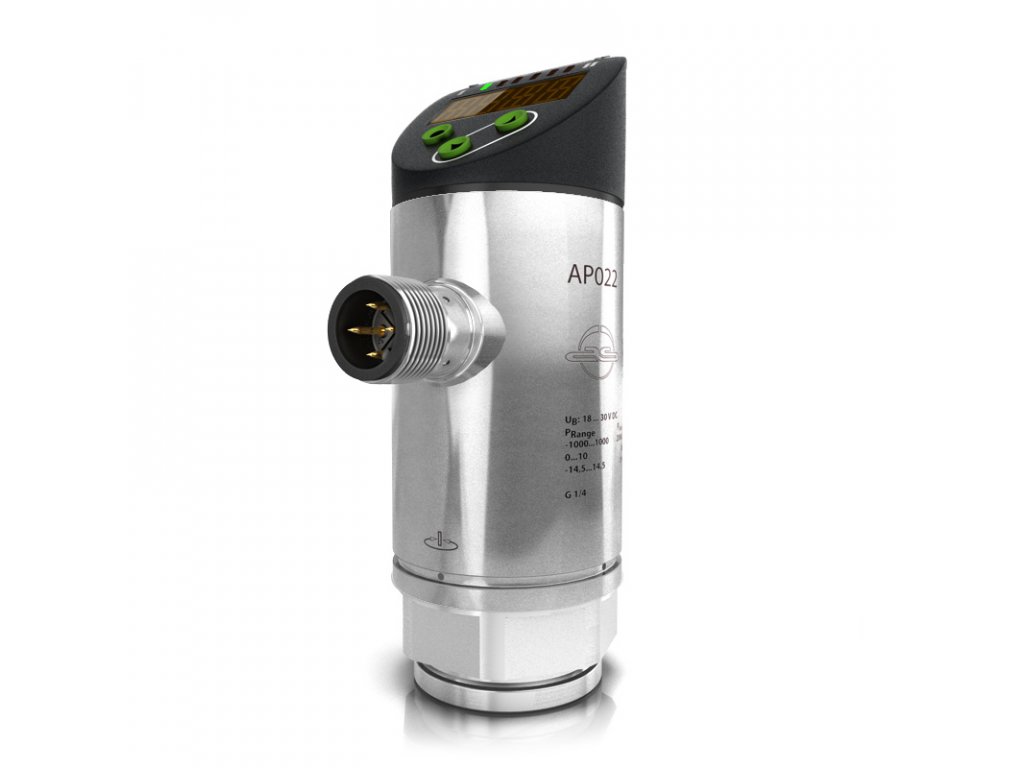

Elektronický tlakový spínač AP022 má keramicko-kapacitní tlakový článek a procesní připojení G1 / 4I. Zařízení má 2 výstupy (programovatelné pro NO / NC), jejichž funkce lze naprogramovat. AP011 má měřící rozsah: -1 ... 1 bar / -14,5 ... 14,5 psi / -0,1 ... 0,1 MPa a čtyřmístný alfanumerický displej a červený indikátor změny a zelené. Přístroj má také zařízení IO-Link.

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

Technická data AP022

Obecné informace

Použití Kapalné a plynné média

Typ tlaku Relativní tlak

Rozsah měření tlaku min-1 bar

Rozsah měření tlaku Max.1 bar

Spínací kmitočet 500 Hz

Tlak při roztržení 50 barů

Odolnost proti tlaku 20 barů

Procesní připojení G 1/4 vnitřní závit

Výstupy / vstupy

Spínaný výstup 2 x normálně otevřený / normálně zavřený programovatelný

IO-Link Ano

Elektrické údaje

Ochrana proti zkratu Ano

Provozní napětí 18 ... 30 V DC

Ochrana proti přepólování Ano

Přetížení Ano

Napětí stejnosměrné

Elektrické provedení PNP/NPN

Proudová zatížitelnost max.150 mA

Pokles napětí max.2,5 V

Třída ochrany III

Spotřeba proudu max.35 mA

Mechanické údaje

Materiály v kontaktu s médiem V4A (1.4404) FKM
Al2O3 (keramika)

Utahovací moment spojovací matice 25 ... 35 Nm

Materiál pouzdra V4A (1.4404)
PC
PBT + PC-GF 30
PBT-GF 20

Připojte pozlacené kontakty M12 s 4 kolíkovými kontakty

přesnost

Hystereze<± 0,25%

Rozlišení 10 mbar

Doba zpoždění pohotovosti 0,3 s

Reprodukovatelnost<± 0,1%

Přesnost spínacího bodu<± 0,5%

Odchylka linearity<± 0,25% (BFSL)

Zpoždění nastavitelné 0 ... 50 s

podmínky prostředí

Okolní teplota min.-25°C

Teplota okolí max.80°C

Teplota média-25 ... 80°C

Stupeň krytí IP65/IP67

Další informace

MTTF224

Indikátor funkce žlutá/zelená
3 x LED
2 x LED
červený / zelený displej

Příslušenství zahrnuty Bez příslušenství

Testování EMC DIN EN 61000-6-2
DIN EN 61000-6-3

Zkouška odolnosti proti nárazu DIN EN 60068-2-27

Zkouška odolnosti proti vibracím DIN EN 60068-2-6

Směrnice o tlakových zařízeních Dobrá inženýrská praxe

Schválení CE
cULus

Výkres Legenda 1: 4-poziční alfanumerický displej / indikátor změny (červená a zelená)
2: LED-diody (signalizační jednotka / spínací stav),
3: Programovací tlačítko
4: horní část pouzdra 345 ° otočení

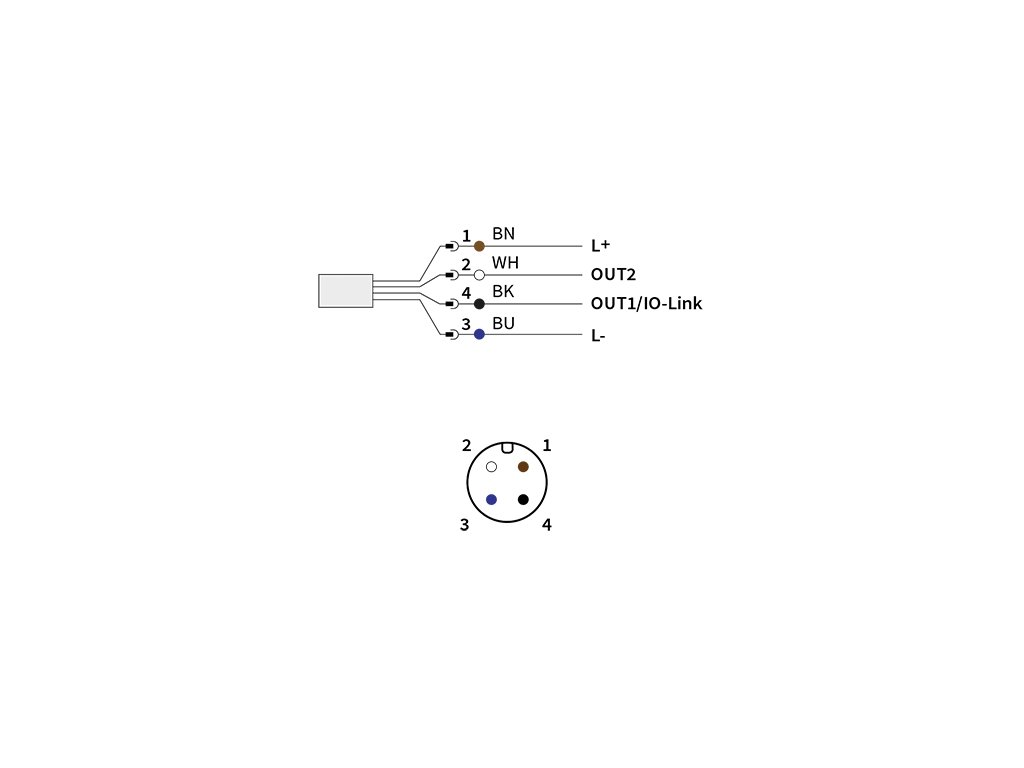

Připojení a přiřazení pinů
