Tlakový spínač programovateľný G1/4I AP009

Kód: AP009

551 € / ks 667 € vrátane DPH 551 € / 1 ks

Môžeme doručiť do: 27.11.2024

Kovový tenkovrstvový článok
Programovateľná funkcia
Zariadenia IO-Link

Elektronický snímač tlaku AP009 má kovový tenkovrstvový článok a procesné pripojenie G1/4 podľa normy DIN EN ISO 1179-2. Zariadenie má 2 výstupy (OUT1 = spínací výstup, OUT2 = analógový výstup), ktorých funkcia je programovateľná. AP009 má merací rozsah 0 ... 250 bar / 0 ... 3625 psi / 0 ... 25 MPa a 4-miestny alfanumerický displej a červený a zelený indikátor zmeny. Zariadenie má aj funkciu IO-Link

Detailné informácie

Zobraziť všetky súvisiace produkty

Podrobný popis

Technické údaje AP009

Všeobecné informácie

Použitie Kvapalné a plynné médiá

Typ tlaku Relatívny tlak

Rozsah merania tlaku min.0 bar

Rozsah merania tlaku Maximálne 250 barov

Spínacia frekvencia 500 Hz

Tlak pri roztrhnutí 1200 barov

Pevnosť v tlaku 500 barov

Procesné pripojenie G 1/4 vnútorný závit

Výstupy / vstupy

Spínaný výstup 2 x normálne otvorený/normálne zatvorený programovateľný

Analógový výstup 4 ... 20 mA/0 ... 10 V
Programovateľné/škálovateľné

IO-LinkAno

Elektrické údaje

Ochrana proti skratu Áno

Prevádzkové napätie 18 ... 30 V DC

Prepäťová ochrana Áno

Preťaženie Áno

Rovnaké napätie

Elektrický dizajn PNP/NPN
Programovateľné

Prúdová zaťažiteľnosť max.250 mA

Pokles napätia max.2 V

Trieda ochrany III

Spotreba prúdu max.35 mA

Mechanické údaje

Materiály v kontakte s V4A (1.4542)

Uťahovací moment spojovacej matice 25 ... 35 Nm

Materiál puzdra PC
PBT + PC-GF 30
PBT-GF 20
V4A (1.4542)
V4A (1.4401)

Pripojenie pozlátených kontaktov M12 so 4-kolíkovými kontaktmi

presnosť

Hysteréza<± 0,1%

Rozlíšenie 0 ,5 bar

Čas oneskorenia pohotovostného režimu 0 ,3 s

Reprodukovateľnosť <± 0,1 %

Presnosť spínacieho bodu <± 0,4%

Odchýlka linearity <± 0,25 % (BFSL)

Nastaviteľné oneskorenie 0 ... 50 s

podmienky prostredia

Okolitá teplota min.-25 °C

Okolitá teplota max.80 °C

Stredná teplota 25... 80 °C

Stupeň krytia IP65/IP67

Ďalšie informácie

MTTF129

Indikátor funkcie žltá/zelená
3 x LED
2 x LED
programovacie tlačidlá

Vrátane príslušenstva Žiadne príslušenstvo

Testovanie EMC DIN EN 61000-6-2
DIN EN 61000-6-3

Skúška odolnosti proti nárazu DIN EN 60068-2-27

Skúška odolnosti proti vibráciám DIN EN 60068-2-6

Smernica o tlakových zariadeniach Správna technická prax

Schválenie CE
cULus

Kresba Legenda 1 : 4-polohový alfanumerický displej / indikátor zmeny (červený a zelený)
2: LED diódy (signalizačná jednotka / stav spínania),
3: Programovacie tlačidlo
4: Horná časť krytu 345° otáčanie

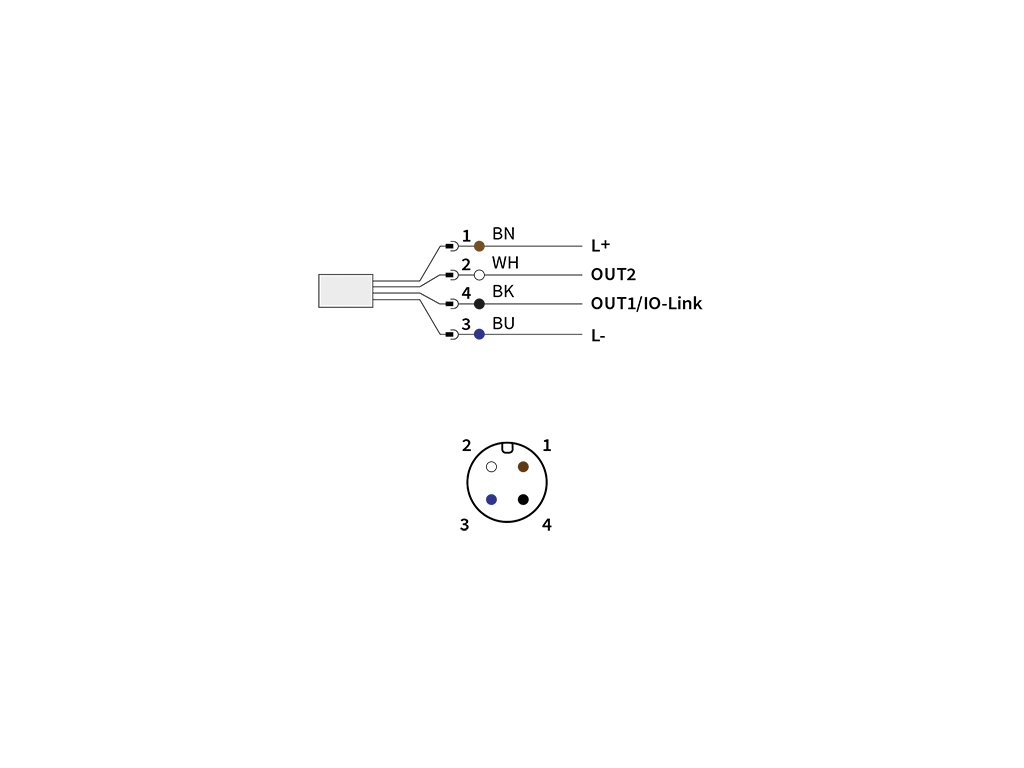

Pripojenie a priradenie pinov
