Dvojprúdové riadenie spínanie zosilňovače AN002

Kód: AN002

261 € / ks 315 € vrátane DPH

Môžeme doručiť do: 27.11.2024

Dvojpolohové ovládacie relé má kryt s upínacou lištou a ponúka vstupné oneskorenie 0 ... 10 s. Spínacie výstupy: relé (1 spínací kontakt); tranzistorový výstup (spínaný pnp, externe napájaný)

Detailné informácie

Zobraziť všetky súvisiace produkty

Popis
Diskusia

Podrobný popis

Technické údaje AN002

Napájanie a vyhodnocovanie signálu; 2-stupňové riadenie úrovne naplnenia; 2-kanálový

Nastaviteľný čas oneskorenia 1 ... 10 s

Možnosti parametrovania: oneskorenie vstupu potenciometra

Výstupy / vstupy

Impulzný signál 2 x signál snímača; PNP; 10 ... 30 DC SELV

Vstupná frekvencia =<5 Hz

Reléový výstup Áno

Tranzistorový výstup Áno

Galvanicky oddelené Áno

Stupeň znečistenia 2 (≤ 240 V AC)

Výstupné spínacie relé (1 spínací kontakt); tranzistorový výstup (pnp spínaný, napájaný externe)

Elektrické údaje

Prevádzkové napätie 110 ... 240 AC / 27 (24) DC

Elektrická verzia PNP

Tolerancia napätia AC ± 20% / DC ± 10%

Príkon AC 6 W / DC 4 W

Napájanie snímača 18,5 ... 30 DC SELV, ≤ 100 mA

Kontaktný stupeň 4 A (240 V AC, 24 V DC); odporová záťaž

Zosilnená izolačná pevnosť (podľa EN 61010)

Teleso upínacej lišty Áno

Maximálna prípustná relatívna vlhkosť 80% (31°C), lineárne klesajúca na 50% (40°C), nekondenzujúca

Materiál Skriňa plast: PC GF 20

podmienky prostredia

Okolitá teplota min.-20 °C

Okolitá teplota max.60 °C

Stupeň ochrany IP20

Ďalšie informácie

MTTF254rokov

Funkcia svieti na zeleno 2 x LED

Príslušenstvo je súčasťou dodávky Konektor: 4-pinový so skrutkovým pripojením; (5-pack)

Schválenie CE
cULus

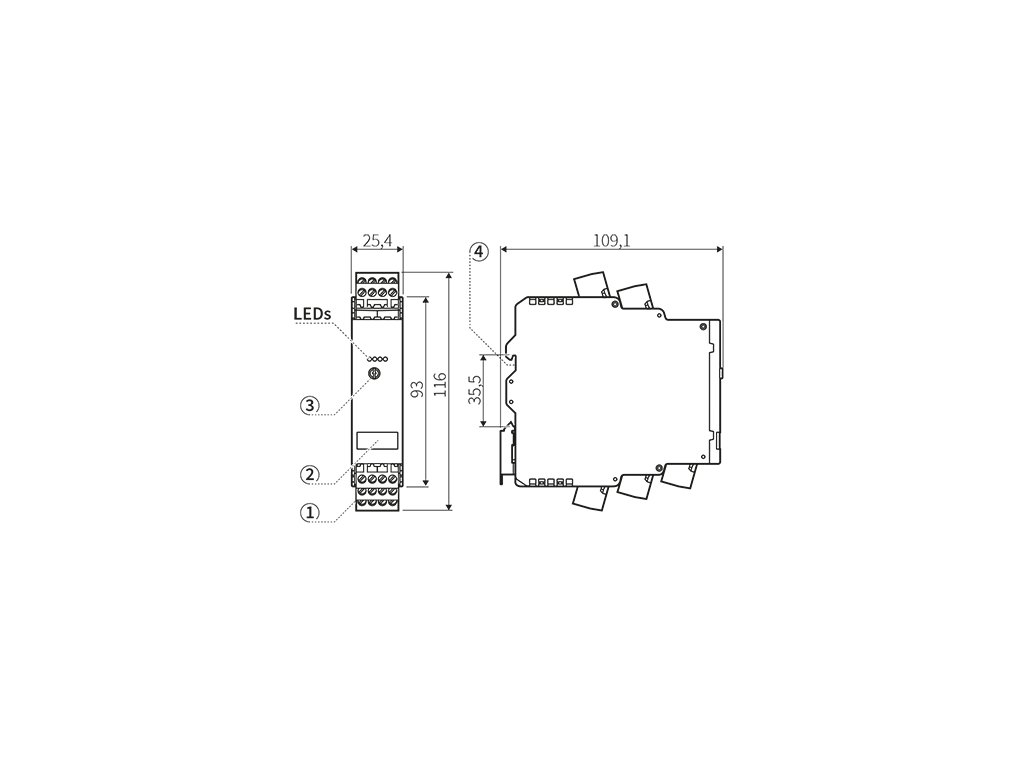

Rozmerový výkres Legenda 1 : Zástrčkové svorkovnice
2: Označovacie pole
3: Potenciometer
4: Montáž na montážnu lištu

Pripojenie a priradenie pinov

Pripojenie a rozloženie pinov Legenda01: Napájanie jednosmerným prúdom (+)
02: Napájanie jednosmerným prúdom (+)
03: jednosmerné napätie (-)
04: jednosmerné napätie (-)
05: Napájanie snímačov jednosmerným prúdom (+)
06: Signál snímača 1 PNP
07: Napájanie snímača jednosmerným prúdom ( -)
08: 2 pNP signál snímača
13: výstup napájacieho tranzistora (+)
14: pNP tranzistor
15: spoločný referenčný bod pre externý zdroj (-)
16: nc
17: relé (kontakt)
18: relé (centrálny kontakt)
19: relé (NC)
20: nc
21: Pripojenie striedavého napätia (L)
22: Svorka striedavého napätia (L)
23: Sieťové napätie meniča (N)
24: Striedavé napätie (N)
nc = nepoužíva sa

Dodatočné parametre

Kategória:	Příslušenství pro montáž
Hmotnosť:	0.2 kg
