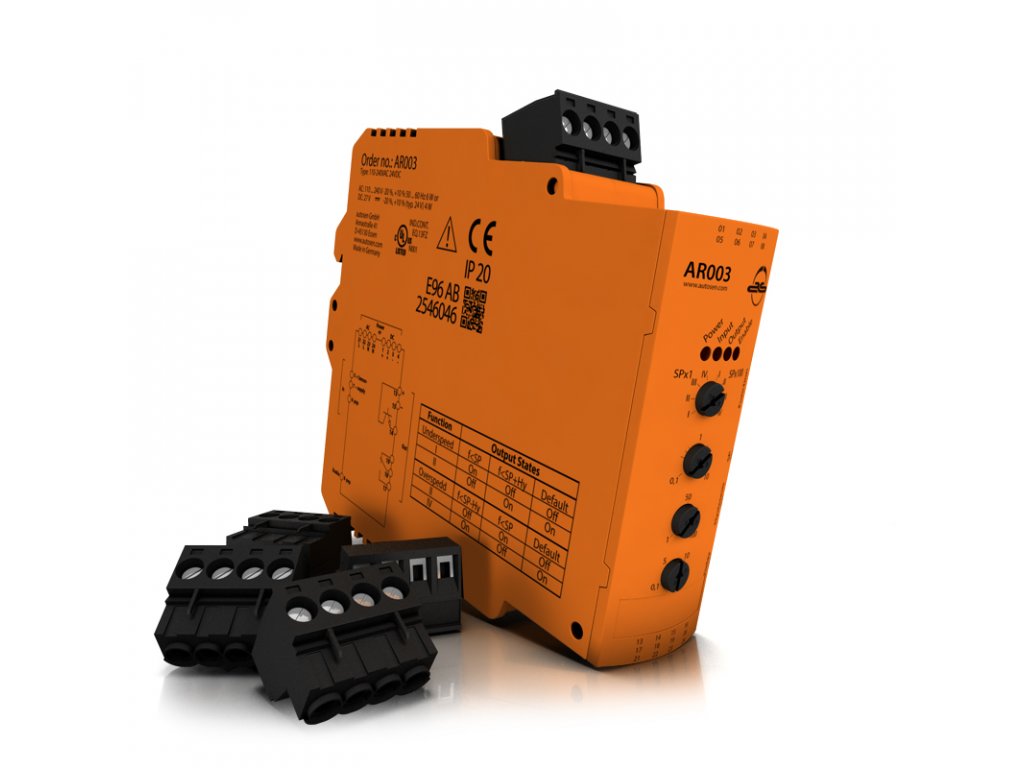

Monitor rýchlosti AR003

Kód: AR003

215 € / ks 261 € vrátane DPH 215 € / 1 ks

Môžeme doručiť do: 31.12.2024

Snímače polohy možno kombinovať s vyhodnocovacím systémom AR003 na detekciu impulzov, rýchlostí alebo zastavení nekovových predmetov. Intuitívne nastavenie počtu impulzov, výstupnej funkcie, hysterézy a oneskorenia spustenia pomocou potenciometra

K dispozícii je jeden polovodičový výstup a jeden reléový výstup. Otvárajú sa alebo zatvárajú (funkcie možno nastaviť), keď je počet impulzov vyšší alebo nižší (tiež možno nastaviť) ako prednastavená hodnota

Spínacie a prevádzkové stavy sú indikované štyrmi LED diódami. Integrovaný širokopásmový napájací zdroj pre priame alebo striedavé napájanie zabezpečuje vysokú flexibilitu. Výstup 24 V DC napája pripojené snímače

Detailné informácie

Zobraziť všetky súvisiace produkty

Popis
Diskusia

Podrobný popis

Technické údaje AR003

Všeobecné informácie

Rozsah použitia Univerzálne vyhodnotenie sekvencií impulzov pre prekročenie a podhodnotenie; monitorovanie otáčok

Potlačenie štartu Áno

Nastavenie spínacieho bodu 2 predvoľby, jemné nastavenie potenciometrom

Rozsah nastavenia 0 ,1 ... 10 Hz / 10 ... 1000 Hz

Výstupy / vstupy

Impulzný vstup PNP (typ 2 podľa IEC 61131-2)

Vstupná frekvencia ≤5000 (zodpovedá minimálnej dĺžke impulzu/pauzy 0,1 ms)

Reléový výstup Áno

Tranzistorový výstup Áno

Prúdová kapacita kontaktov 4 A (240 V AC, 24 V DC); odporová záťaž

Zosilnená dielektrická pevnosť (podľa EN 61010)

Galvanicky oddelené Áno

Prepätie kategórie II

Úroveň znečistenia 2 (≤ 240 V AC)

Spínacie napätie 10 ... 30 DC SELV

Skratový prevod.Áno

Aktuálna nosnosť trans.100

Spínacie výstupné relé (1 spínací kontakt); tranzistorový výstup (spínaný pnp; napájaný externe)

Elektrické údaje

Prevádzkové napätie 110 ... 240 AC / 27 (24) DC

Tolerancia napätia AC± 20% / DC ± 10%

Príkon AC 6 W / DC 4 W

Mechanické údaje

Puzdro svorkovnice

Materiál plášťa Plast: PC GF20

Okolité podmienky

Okolitá teplota min.-25 °C

Okolitá teplota max.60 °C

Max. prípustná relatívna vlhkosť 80% (31°C), lineárne klesajúca na 50% (40°C), nekondenzujúca

Stupeň ochrany IP20 IP21

Dodatočné informácie

MTTF

Funkčný displej4x LED
žltá
zelená

Dodávané príslušenstvo Konektor: 4-pinový so skrutkovým pripojením; (balenie 5 kusov)

Schválenie CE
cULus

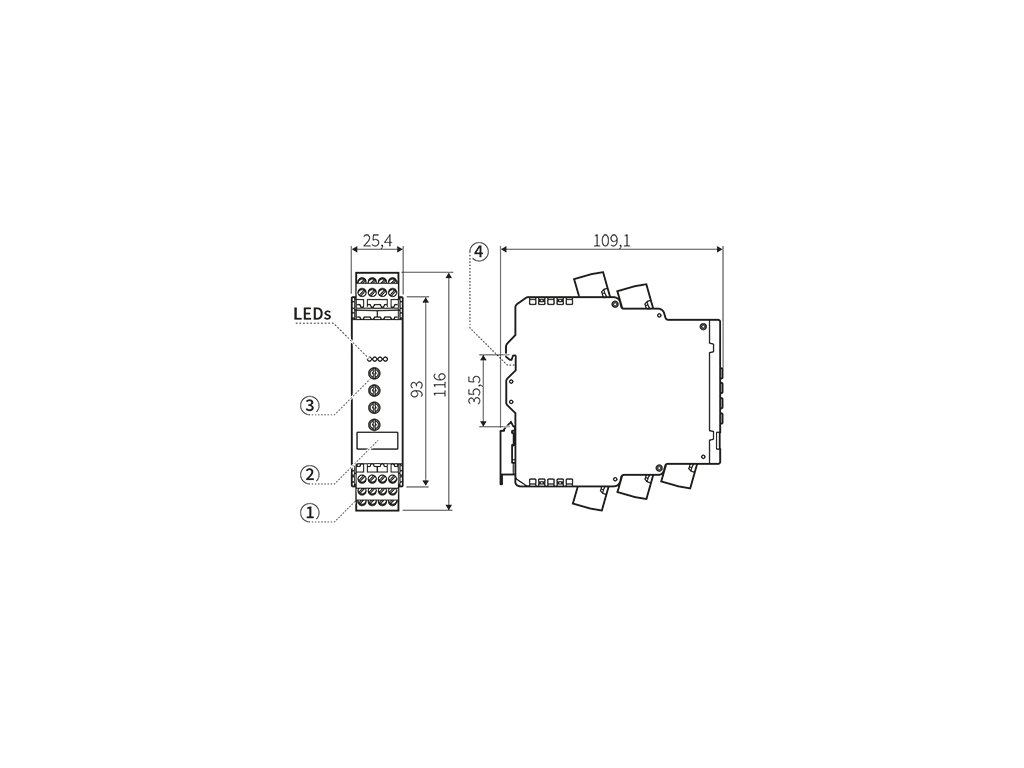

Legenda rozmerového výkresu1: skrutkové svorky
2: štítok
3: potenciometer
4: Montáž na DIN lištu

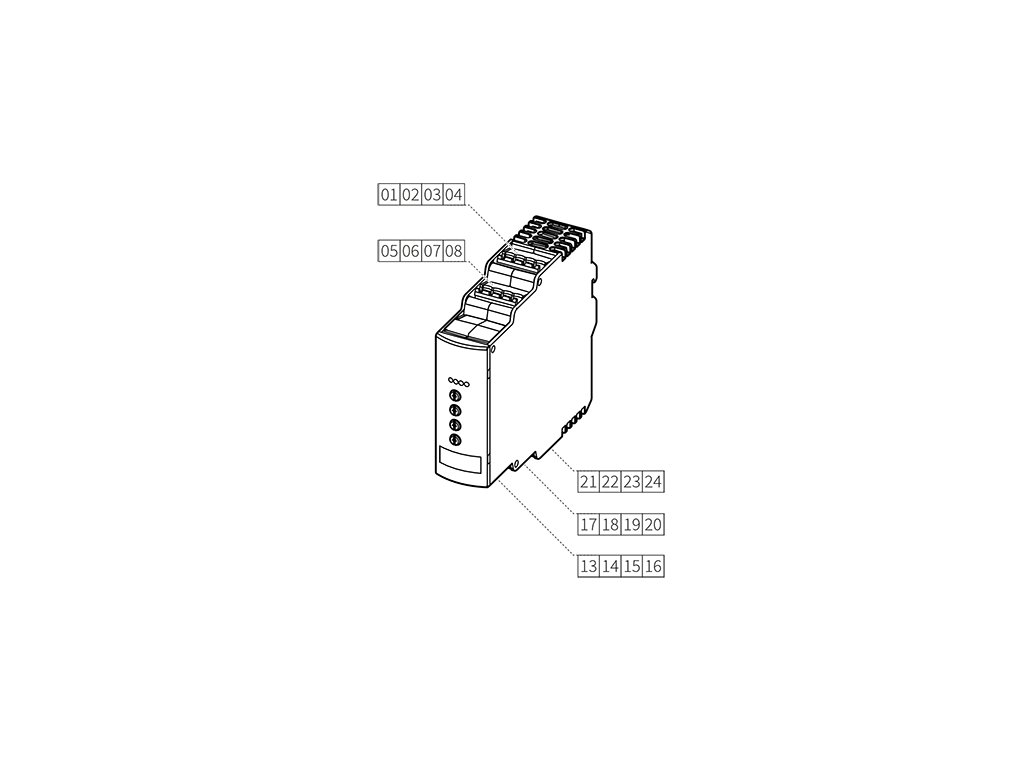

Pripojenie a priradenie pinov

Zapojenie a konfigurácia pinov 01: Napájacie napätie DC (+)
02: Napájacie napätie DC (+)
03: Napájacie napätie DC (-)
04: Napájacie napätie DC (-)
05: Napájanie snímača DC (+)
06: Signál snímača 1 pNP
07: Napájanie snímača jednosmerným prúdom (-)
08: 2 pNP signál snímača
13: výstup napájacieho tranzistora (+)
14: pNP tranzistor
15: spoločné externé napájanie (-)
16: nc
17: relé (normálne otvorené)
18: relé ( spoločné)
19: Relé (normálne uzavreté)
20: nc
21: Napájacie napätie (L)
22: Napájacie napätie (L)
23: Napájacie napätie striedavého prúdu (N)
24: Napájacie napätie (N)
nc = nie je pripojený

Dodatočné parametre

Kategória:	Monitorování impulzů
Záruka:	2 roky
Hmotnosť:	0.2 kg
