Kabel senzoru 10 m PUR M8 3 Pol IP 69k AA020

Detailní popis produktu

Kabel senzoru AA020 je certifikovaný produkt s certifikací cULUS.

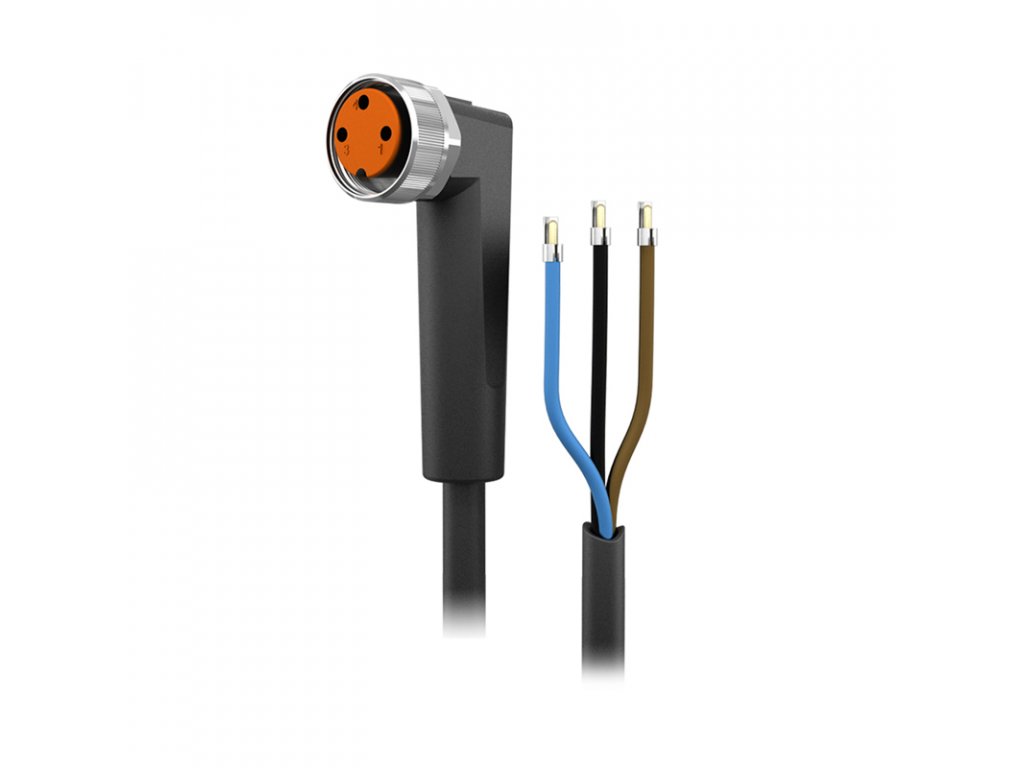

Snímač / aktoru je odolná proti olejům a chladicích prostředků, má princip uzavírací odolné proti vibracím s pevným dorazem, poniklované mosazi, zlaté kontakty a třídy ochrany IP65 / IP67 / IP68 / IP69K. Silikonový a halogenový senzor AA020 je vybaven konektorem M8 (3 kolíkový) a 10 m PUR kabelem. Inovativní koncepce těsnění od snímače ke konektoru zajišťuje optimální ochranu proti pronikání olejů a vlhkosti.

Denně v provozu. Kabely senzorů pro automobily jsou vyráběny podle nejvyšších standardů kvality z hlediska robustnosti, odolnosti vůči rušení a spolehlivosti v EU. I při nejtěžších provozních podmínkách (např. Při konstrukci obráběcích strojů) si naše senzorové kabely dlouhodobě zachovávají svou těsnící funkci.

Technické údaje AA020

Obecné informace

Indikátor funkce žlutá
zelená
2 x LED

Oblasti použití Oblast senzorového kabelu odolného proti olejům a mazivům

Počet vodičů 3

Verze Připojení konektoru M8
Pozlacené kontakty
3-
kolíkový úhlový
konec
s LED

Délka kabelu 10 m

Elektrické údaje

Provozní napětí 10 ... 36 V DC

Napětí stejnosměrného napětí

Proudová únosnost max.3000 mA

Třída ochrany III



Mechanická data

Utahovací moment spojovací matice0,3 ... 0,5 Nm

Materiál rukojeti PUR (TPU)

Materiálová spojka matice mosaz poniklovaná

Těsnění materiálu Viton



Barva pláště kabelu černá

Materiál kabelového kabelu PUR

Podmínky pro prostředí

Okolní teplota min.-25°C

Teplota okolí max.90°C

Stupeň krytí IP65
IP67
IP68
IP69k





Poloměr ohybu s flexibilním použitím minimálně 10 x průměr kabelu

Torzní napětí± 180 ° / m

Ohýbací cykly 5 milionů

Rychlost jízdy max. 3,3 m / s při 5 m horizontální délce a max. Zrychlení 5 m / s²

Další informace

Elektrické připojení PUR kabel
3 x 0,25 mm² (32 x Ø 0,1 mm)
Ø 3,7 mm bez
halogenů

Schválení CE
cULus

Poznámka Při použití s ​​analogovým výstupem používejte pouze senzorové kabely bez LED

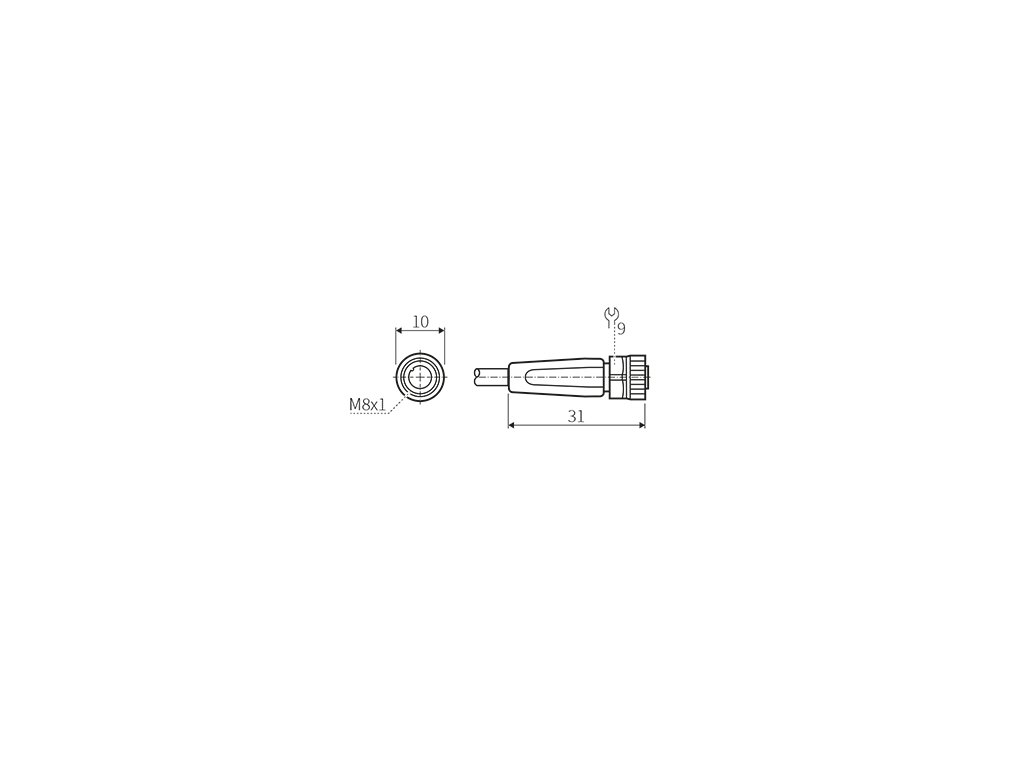

Výkres

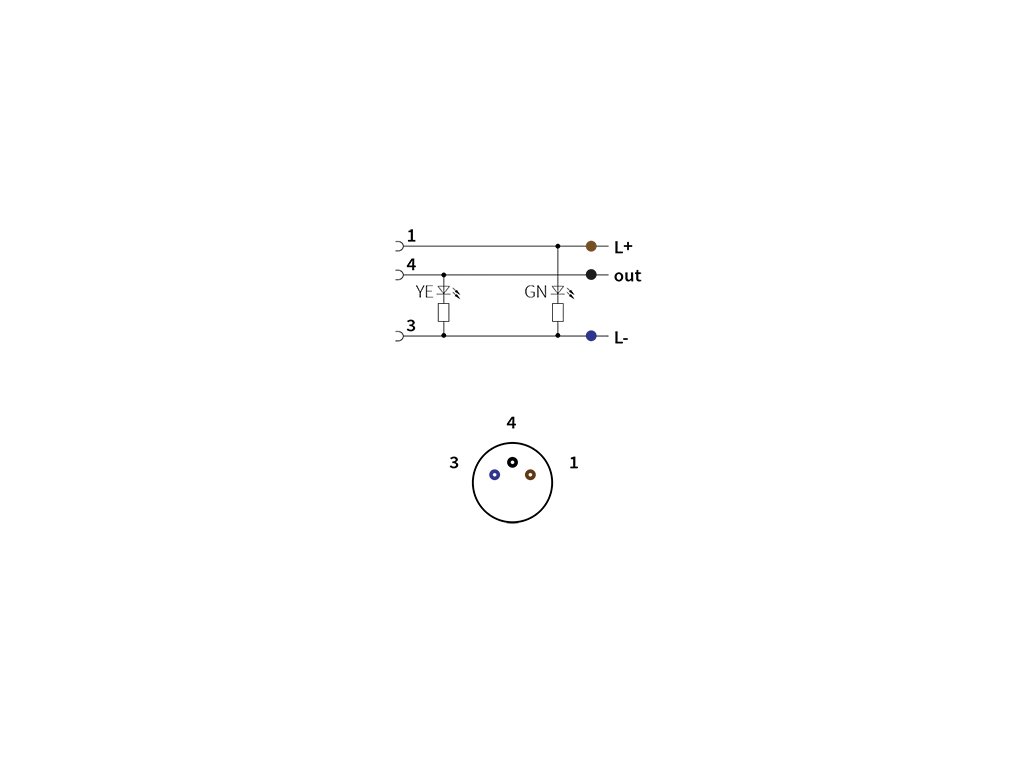

Připojení a přiřazení pinů
