Převodník PNP-NPN 5 m PUR M12 W Hout AA034

Detailní popis produktu

Pro snímače s funkcí NC. Převede výstupní funkce PNP na signály NPN. Může být použit i v extrémních podmínkách, např. v průmyslu u obráběcích strojů.

Kabel senzoru AA034 je certifikovaný produkt s certifikátem cULus. Snímač je odolný proti olejům a chladicích prostředků, má princip uzavírací odolné proti vibracím s pevným dorazem, mosaz poniklované převlečné matice, zlaté kontakty a na stupni krytí IP67 / IP68 / IP69K. Senzorový kabel AA034 bez silikonu a halogenů je vybaven konektorem M12 s úhlem a kabelem PUR o průměru 5 m. Inovativní koncepce těsnění od snímače ke konektoru zajišťuje optimální ochranu proti pronikání olejů a vlhkosti.

Kabely senzorů jsou vyráběny podle nejvyšších standardů kvality z hlediska robustnosti, odolnosti vůči rušení a spolehlivosti v EU. I při nejtěžších provozních podmínkách (např. Při konstrukci obráběcích strojů) si naše senzorové kabely dlouhodobě zachovávají svou těsnící funkci.  Kabel senzoru je kompatibilní se všemi zařízeními s konektory M12 s kódem A.

Technické údaje AA034

Obecné informace



Použití pro snímače s funkcí NC

Počet vodičů 3

Verze Připojení konektoru M12
3-kolíkový úhlový
otevřený konec

Délka kabelu 5 m



Napětí stejnosměrné

Proudová únosnost max.100 mA

Třída ochrany II



Mechanická data

Utahovací momentová pojistná matice 0,6 ... 1,5 Nm

Materiál PUR (TPU)

Materiálová spojka matice mosaz poniklovaná

Těsnění materiálu Viton

Barvu černá

Barva kabelu černá

Materiál kabelu PUR



Okolní teplota min.-25°C

Teplota okolí max.+60°C

Stupeň krytí IP 65
IP 67
IP 68
IP 69k





Poloměr ohybu s flexibilním použitím minimálně 10 x průměr kabelu

Torzní napětí± 180 ° / m

Ohýbací cykly 5 milionů

Rychlost přenosu jízdy max. 3,3 m / s při 5 m horizontální délce a max. Zrychlení 5 m / s²

Další informace

Elektrické připojení PUR kabel bez
halogenů
4 x 0,34 mm² (42 x Ø 0,1 mm)
Ø 4,9 mm

Schválení CE

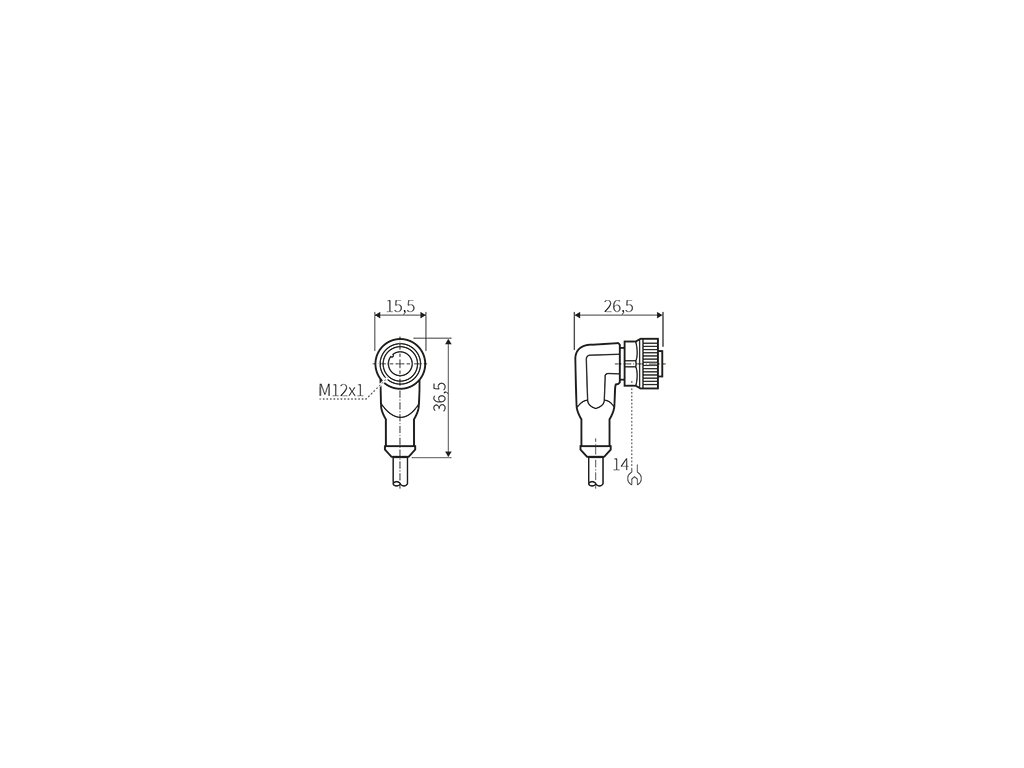

Rozměr:

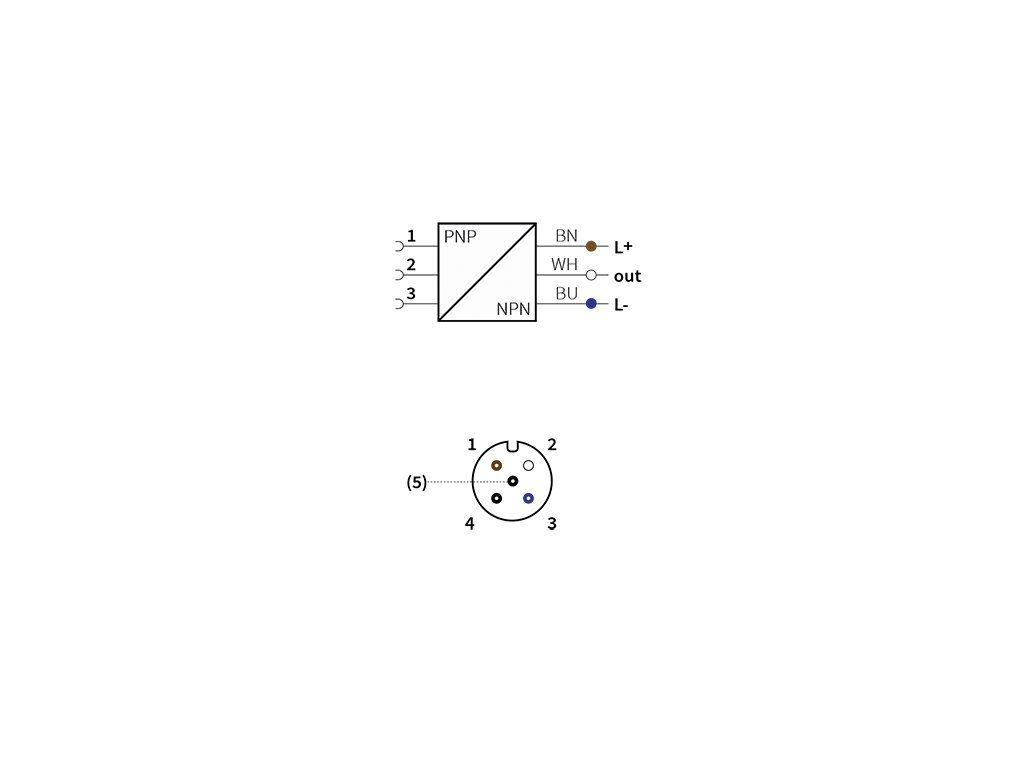

Připojení a přiřazení pinů
