Mini optický senzor s krytem PA AO020

Kód: AO020

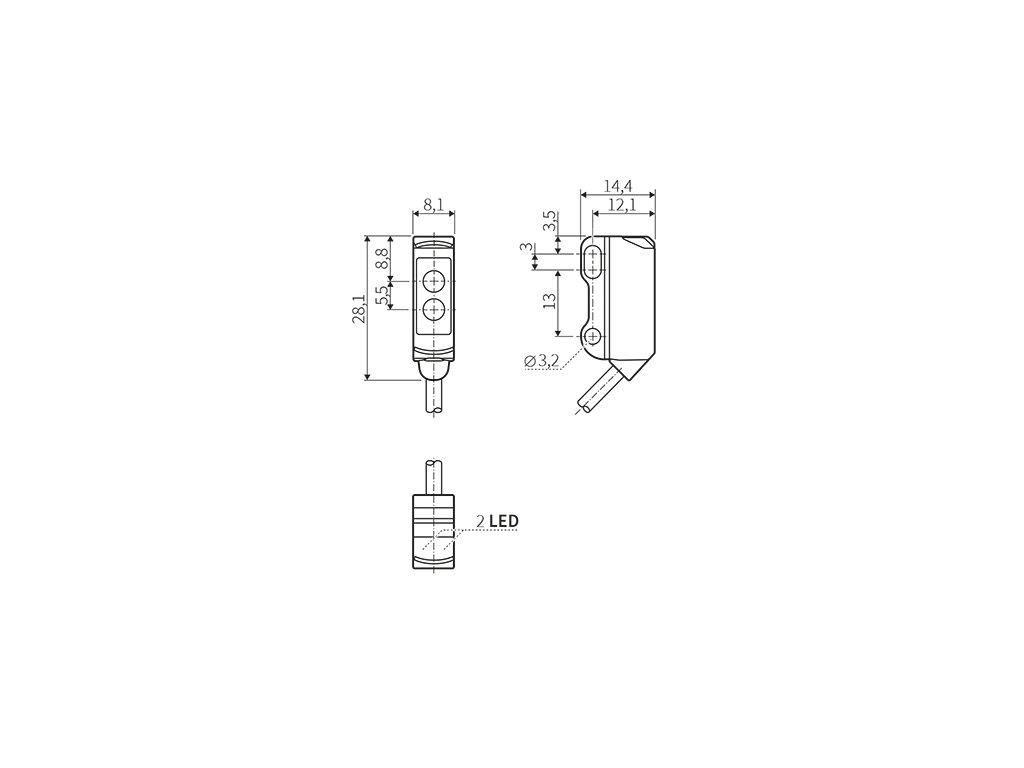

ao020 Mini optický senzor s krytem drawing

3 610 Kč / ks 4 368 Kč včetně DPH 3 610 Kč / 1 ks

Můžeme doručit do: 27.11.2024

Viditelné červené světlo pro snadné nastavení
Difuzní snímač odrazu s potlačením pozadí
Stupeň krytí IP 65 | IP67

S reflexním světelným skenerem AO020 nabízí zařízení pro spolehlivou detekci polohy v rozmezí od 1 mm do 80 mm. Červené světlo rozpozná objekty jakékoli velikosti, tvaru a povrchu. Snímač je přepínán světelnou signalizací, tj. Poskytuje spínací signál, když je detekován objekt. AO020 komunikuje s master přes IO-Link a parametry Software: IO nastavit.

Velkou silou AO020 je jeho instalace v uzavřených a uzavřených prostorech. Odražený světelný skener je charakterizován kompaktním designem. Konektor M8 lze vyjmout z těsného prostoru pomocí integrovaného kabelu o průměru 30 cm pro zjednodušení instalace. Trojjádrový kabel je vyroben z PUR a chráněn stejně jako snímač IP67.

Reflexní světelný snímač

Pro přímou detekci objektů se používají senzory difuzního odrazu. Vysílač a přijímač jsou umístěny v krytu. Vysílač vysílá světlo, které se odráží od objektu, který má být detekován a rozpoznán interním přijímačem.

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

Technické údaje AO020

Obecné informace

Spínací vzdálenost 1 ... 80 mm *

Komentář* (bílý papír 200 x 200 mm) Spínací vzdálenost nastavitelná na 10 ... 80 mm přes IO-Link

Potlačení pozadí Ano

Spínací kmitočet 1000 Hz

difúzní odraz

Typ světla červené světlo

Výstupy / vstupy

Spínání přepínání výstupního světla

IO-Link Ano

Elektrické údaje

Ochrana proti zkratu Ano

Provozní napětí 10 ... 30 V DC napájecí třída 2 cULus

Ochrana proti přepólování Ano

Napětí stejnosměrné

Elektrická verze PNP

Proudová únosnost max.100 mA

Pokles napětí max.2,5 V

Třída ochrany III

Spotřeba proudu max.20 mA

Mechanické údaje

Materiál aktivní povrch PMMA

Zadejte příkaz cuboid

Materiálové pouzdro V4A (1.4401)

Zástrčka M8
Pozlacené kontakty 4- kolíkový s pigtail

přesnost

průměr Spot(při max. Snímací vzdálenost) 4 mm

Přesnost<± 5 mm

podmínky prostředí

Okolní teplota min.-25°C

Teplota okolí max.60°C

Stupeň krytí IP65/IP67

Další informace

Zobrazení funkce Stav přepínání: LED, žlutá
Provoz: LED, zelená

Příslušenství zahrnuty Bez příslušenství

Testování EMC DIN EN 60947-5-2

Schválení CE

přesnost křivka

Přesnost křivka legenda x: senzor vzdálenosti / objekt [mm]
y: Minimální vzdálenost objekt / pozadí [mm]
1: objekt černá (6% remise), pozadí (bílá 90% remise)
2: Objekt šedé (18% odrazivost) pozadí (bílá 90% remise)
3: Objekt bílá (90% remise), pozadí (bílá 90% remise)

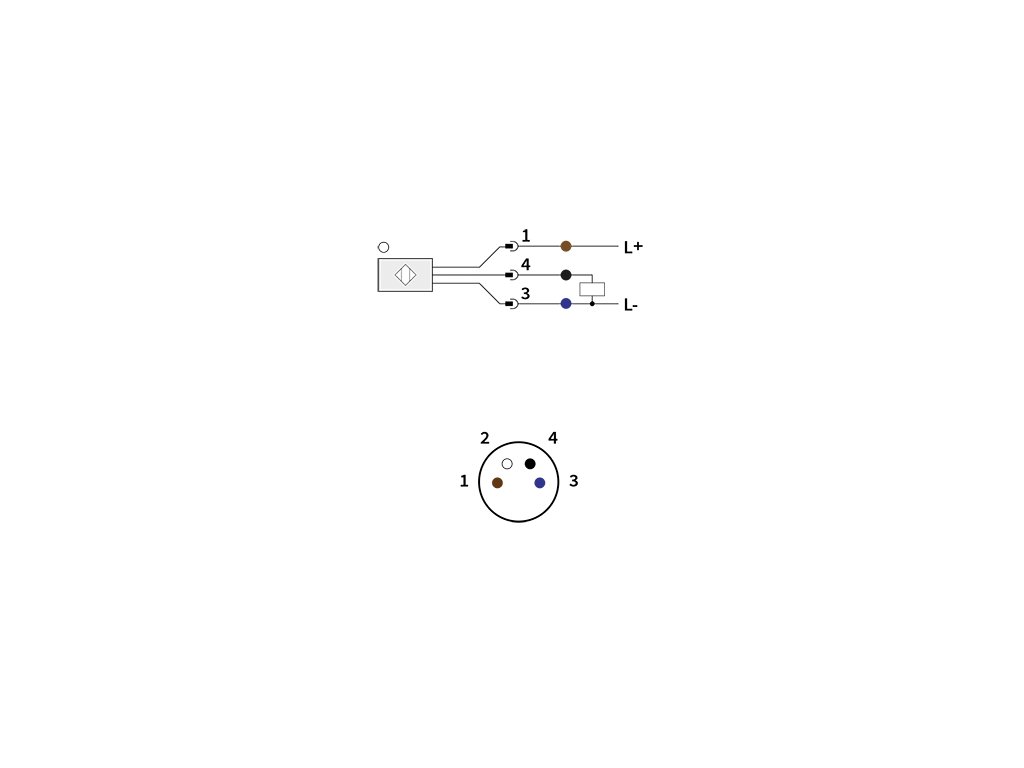

Připojení a přiřazení pinů

Doplňkové parametry

Kategorie:	Laserové snímače
Záruka:	5 let
Hmotnost:	0.2 kg
