Připojovací kabel 2 m PUR M12 / M12 IP69k AA203

Detailní popis produktu

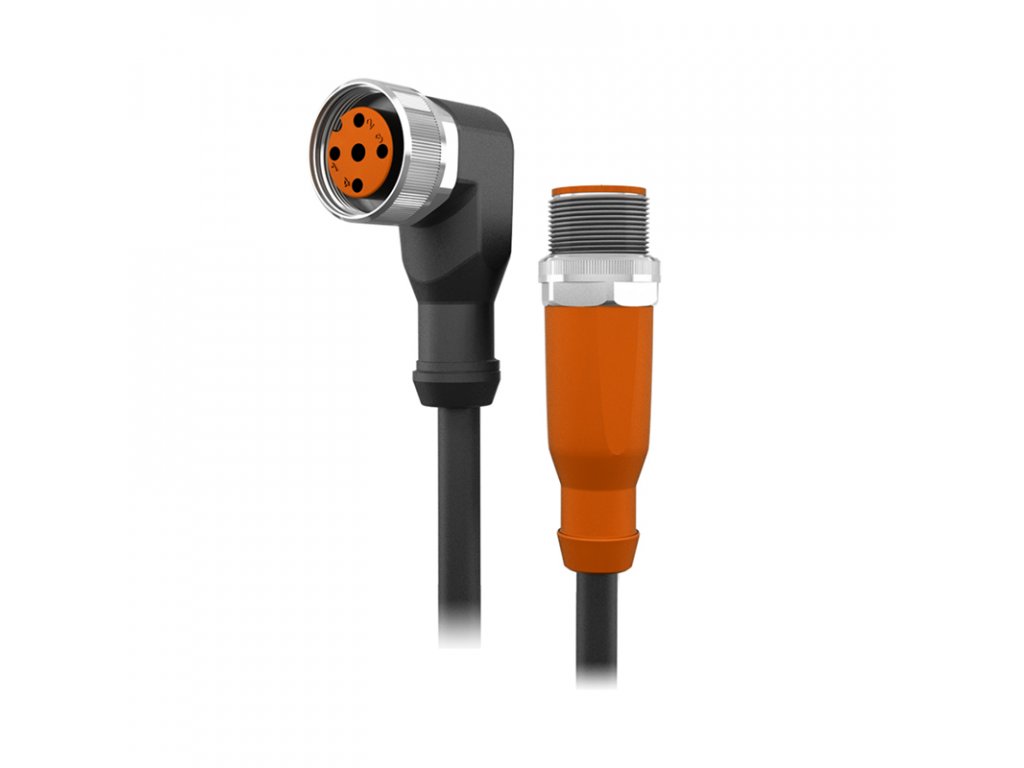

Připojovací kabel s 2 m PUR kabelem, konektorem M12 úhlem a spojkou M12. S našimi připojovacími kabely můžete připojit snímač k pasivním rozvaděčům (AA501-AA504) nebo k jiným zařízením s konektorem M12. Připojovací kabel je odolný vůči olejům a chladicích prostředků, má princip uzavírací odolné proti vibracím s pevným dorazem, mosaz poniklované převlečné matice, zlaté kontakty a na stupni krytí IP65 / IP67 / IP68 / IP69K. Inovativní koncepce těsnění od snímače ke konektoru zajišťuje optimální ochranu proti pronikání olejů a vlhkosti.

I při nejtěžších provozních podmínkách (např. Ve strojírenství nebo v potravinářském průmyslu) naše spojovací kabely dlouhodobě zachovávají svou těsnící funkci. Autoklávy jsou vyráběny podle nejvyšších standardů kvality, pokud jde o robustnost, odolnost vůči rušení a spolehlivost v EU.

Technické údaje AA203

Obecné informace

Indikátor funkce žlutá/zelená
3 x LED

Propojovací kabely odolné proti olejům a mazivům

Počet vodičů 4

Verze Plug-in připojení M12
Pozlacené kontakty
4-pólové
Rovné
úhly
2 x M12

Délka kabelu 2 m



Provozní napětí 10 ... 36 V DC

Napětí stejnosměrné

Proudová únosnost max.4000 mA

Třída ochrany II



Technická data

Utahovací momentová pojistná matice 0,6 ... 1,5 Nm

Materiál PUR (TPU)

Materiálová matice poniklovaná mosaz

Těsnění materiál Viton

Barva Černá/oranžová

Barva kabelu černá

Materiál kabelu PUR

podmínky prostředí

Okolní teplota min.-25°C

Teplota okolí max.+90°C

Okolní teplota cULus: max. +75°C

Stupeňkrytí IP 65
IP 67
IP 68
IP 69k





Přilnavost ano

Poloměr ohybu s flexibilním použitím minimálně 10 x průměr kabelu

Torzní napětí± 180 ° / m

Ohýbací cykly 5 milionů

Rychlost přenosu max. 3,3 m / s při 5 m horizontální délce a max. Zrychlení 5 m / s²



Elektrické připojení PUR kabel bez
halogenů
4 x 0,34 mm² (42 x Ø 0,1 mm)
Ø 4,9 mm

Schválení CE
cULus

Při použití s ​​analogovým výstupem používejte pouze senzorové kabely bez LED



Rozměr:

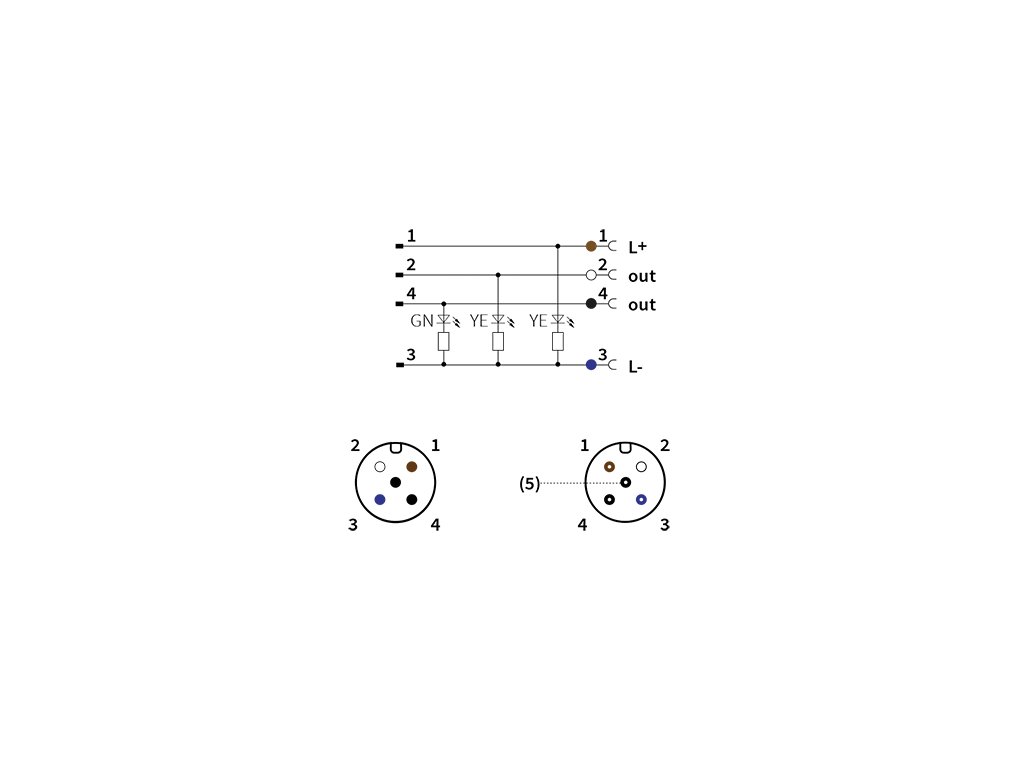

Připojení a přiřazení pinů
